主要技術指標：
１．測量范圍： 0－10mm；0－50mm；
２．分 辨 力： 0.25µm； 0.125µm；0.1µm
３．示值誤差： 任意 1mm≤0.5µm；
10mm≤ 1.5µm；50mm≤ 3µm
４．功 耗 ： 不大于 10W；
５．體 積 ： 檢定裝置 220×180×350mm
（大量程為 260×200×400mm）；
６．重 量 ： 12 ㎏（大量程約為 16 ㎏）；

工作原理和結構：
計算機型光柵式指示表檢定系統是利用光柵很多等節距的刻線排列構成測長的原理，把直線位移變成電信號，經接口電路（前置放大、分相、整形、電子細分），將光轉變正弦波信號變成電脈沖，并與計算機通訊連接,然后進行記數和數據處理，最后由輸出設備打印機打印出檢定紀錄。
整機檢定裝置(光柵傳感器、通信接口盒、包裹信號整形電路)5V 直流電原、計算機、打印機、三部分組成。產品現采用整機一體化(由 9 針串口輸出直接與計算機通訊)。
傳感器后面設有蜂鳴器，當正確接通電源時，蜂鳴器連續響四聲(此時與計算機進行通訊)。九孔插座與計算機主機的串口相連。隨儀器配備 5V 穩壓電源給接口盒和傳感器提供工作電源。

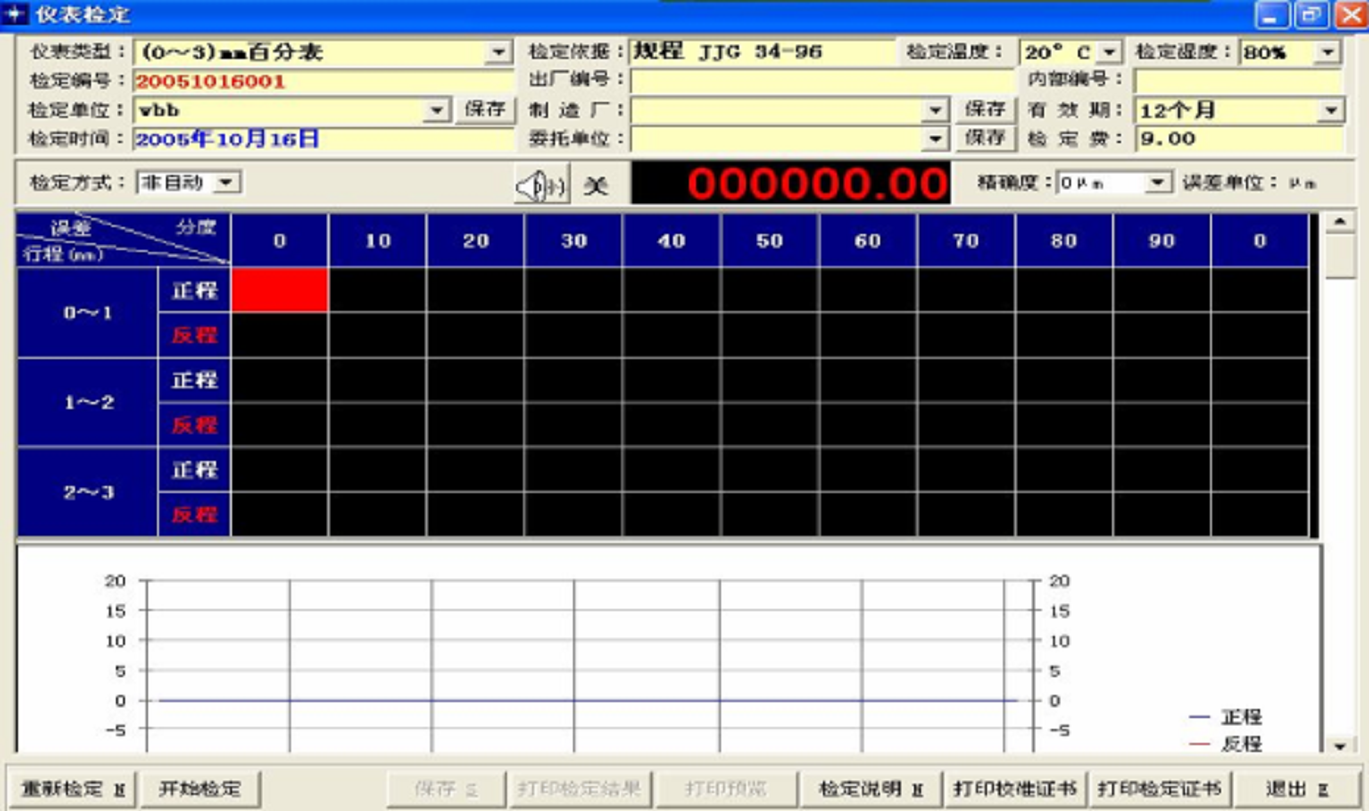

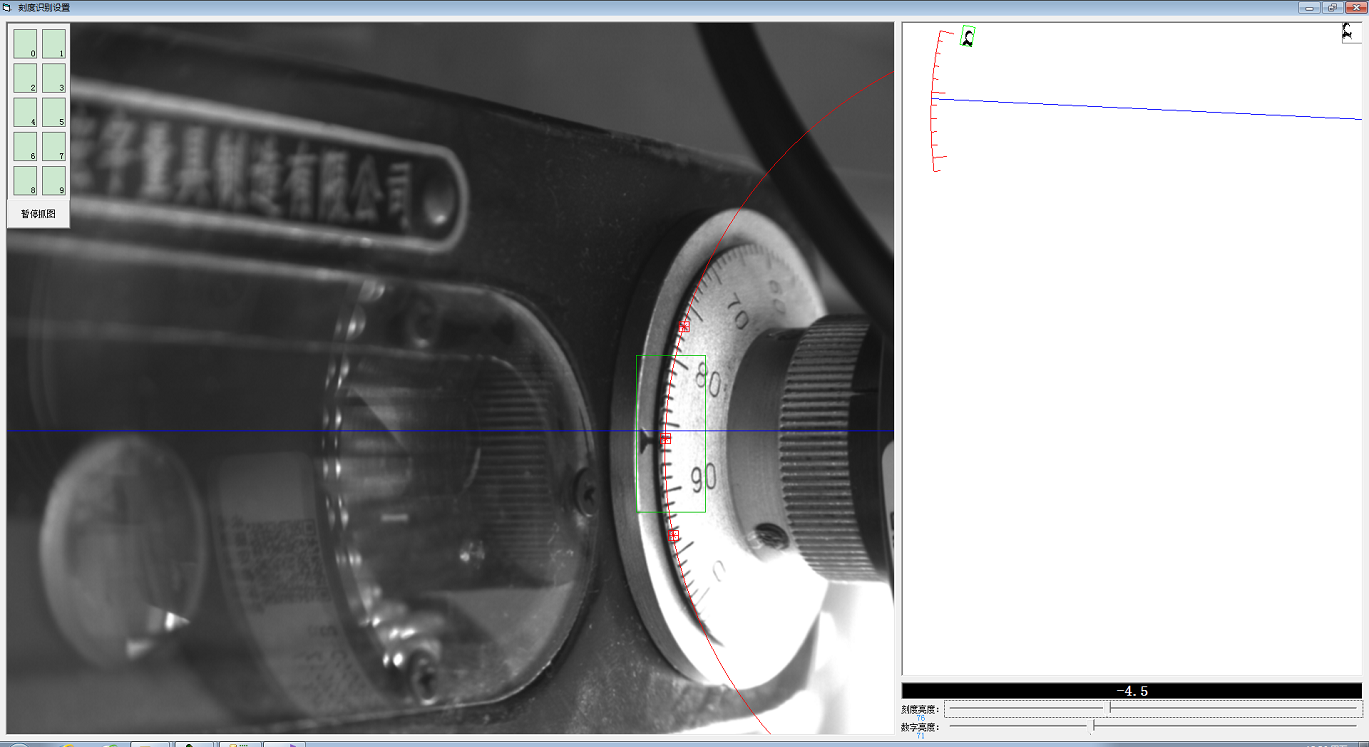

軟件界面展示：
